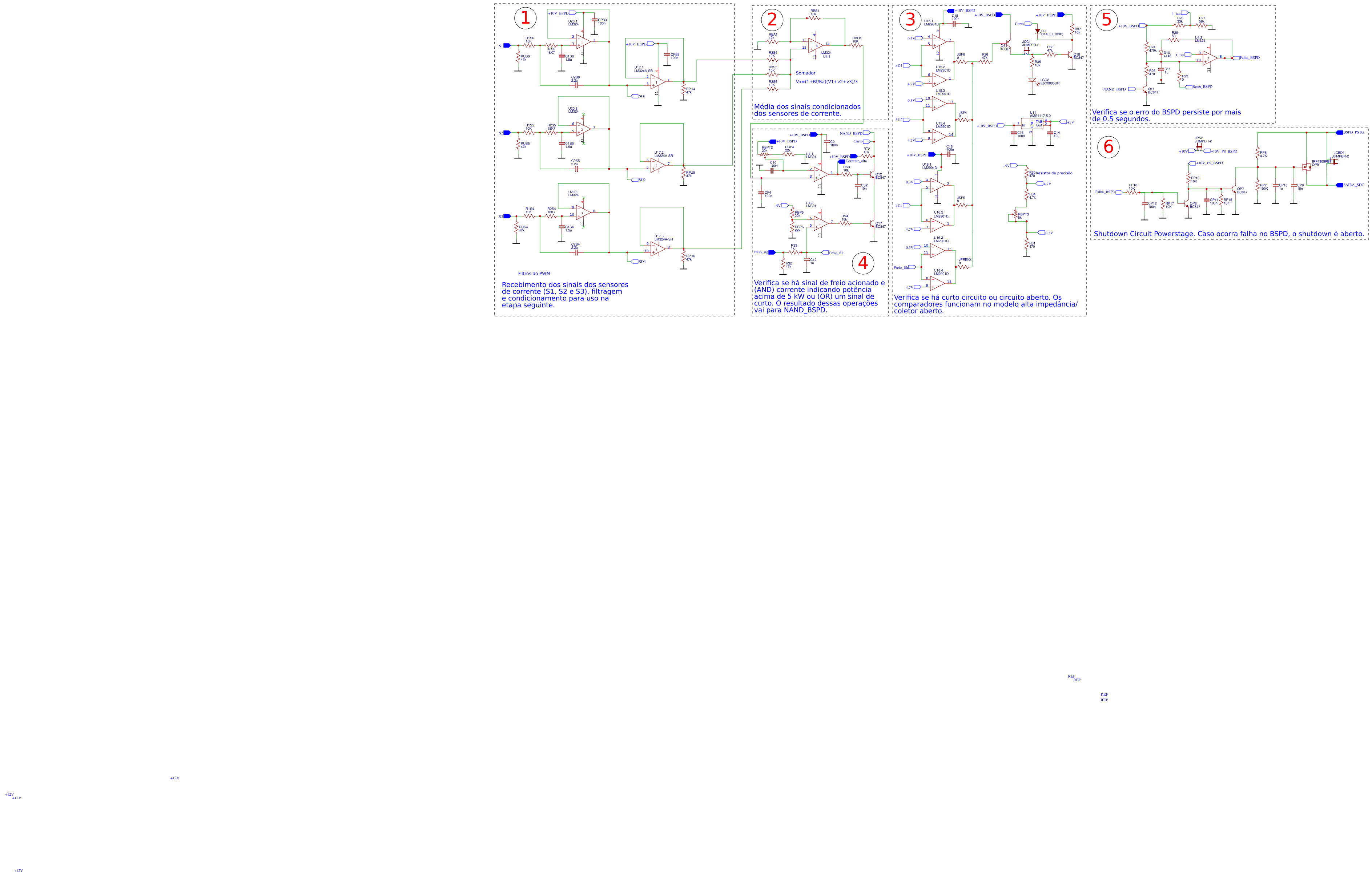

STD SU-B master 2023
Profile:Sub master 2023
License: Public Domain
Sub master 2023
SUB_master_2023
Open in EditorBSPD - ESF 2023
Open in EditorTSAL - ESF 2023
Open in EditorSUB_master_2024
Open in EditorID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 105313-1202 | BAT | MOLEX_NANOFIT_1X02X2.50MM_ANGLED | 1 |
2 | 1u | C1,C5,CF1,CF3,CP2,CP6,C11,C12,CP10 | 0805 | 9 |
3 | 1.5u | C1S1,C1S2,C1S3,C1S4,C1S5,C1S6 | 0805 | 6 |
4 | 100n | C2,C3,C4,C7,C8,CF,CF2,CP3,CP4,CP5,CP8,CPB,CPB1,CBYP_C,CCV,CI,CO1,CO2,CR,C9,C10,C13,C15,C16,CF4,CP11,CP12,CPB2,CPB3 | 0805 | 29 |
5 | 2.2u | C2S1,C2S2,C2S3,C2S4,C2S5,C2S6 | 0805 | 6 |
6 | 10u | C6,C14 | 0805 | 2 |
7 | 4.7u | CCT | 0805 | 1 |
8 | 100uF | CGLV | CAP-SMD_D8.00-L8.30-W8.30-L | 1 |
9 | 22u | CIMD | 0805 | 1 |
10 | Molex | CN2 | 43045-001-10 | 1 |
11 | 10n | CP1,CP7,CS1,CP9,CS2 | 0805 | 5 |
12 | M7 | D1 | SMA(DO-214AC)-F | 1 |
13 | MMSZ5243B | D2 | SOD-123 | 1 |
14 | 4148 | D3,D10 | 1206 | 2 |
15 | RS1M | D4,D6 | SMA(DO-214AC) | 2 |
16 | 1N5368B | D5 | DO-201 | 1 |
17 | D14L(LL103B) | D7,D9 | SOD-123F_L2.8-W1.8-LS3.7-RD | 2 |
18 | 1206 | D8 | 1206 | 1 |
19 | 125mA | F1 | 1206 | 1 |
20 | C1Q250 | F4 | 1206 | 1 |
21 | JUMPER-2 | J10V,JCC2,JBSPD,JCBD,JCIMD,JIMD,JPS,JPS1,JTS,JTS1,JCBD1,JPS2,JCC1 | 1X02 | 13 |
22 | 0 | JFREIO,JSF1,JSF2,JSF3,R6,R13,JFREIO1,JSF4,JSF5,JSF6,R29 | 0805 | 11 |
23 | E6C0805UR | LCC1,LCC2 | LED-0805 | 2 |
24 | FAULT_BSPD | LFB | LED-1206 | 1 |
25 | FAULT_IMD | LFI | LED-1206 | 1 |
26 | 20k | POT_TSAL,RBPT,RBPT2 | RES-ADJ-TH_3P-L9.5-W4.85-P2.50-BL-BS | 3 |
27 | LF1 | PWR | LED-1206 | 1 |
28 | BC807 | Q1,Q13 | SOT23-3 | 2 |
29 | 2SK3614 | Q2,Q3,Q15 | SOT89-3_HOUSING_REVA_02SEP2012 | 3 |
30 | BC847 | Q4,Q6,Q7,Q14,Q11 | SOT-23(SOT-23-3) | 5 |
31 | BC847 | Q5,Q8,Q10,Q16,QP2,QP3,QP5,QP6,Q12,Q17,Q18,QP7,QP8 | SOT23-3 | 13 |
32 | FZT1053ATA | Q9 | SOT-223 | 1 |
33 | IRF4905PBF | QP1,QP4,QP9 | TO-220(TO-220-3) | 3 |
34 | 2.2k | R1 | 0805 | 1 |
35 | 10K | R1S1,R1S2,R1S3,R3S1,R3S2,R3S3,RBO,RF2,RP3,RP4,RP5,RP6,RP9,RP10,RP11,RP12,R1S4,R1S5,R1S6,R3S4,R3S5,R3S6,RBO1,RP15,RP16,RP17,RP18 | 0805 | 27 |
36 | 100k | R2 | 0805 | 1 |
37 | 18K7 | R2S1,R2S2,R2S3,R2S4,R2S5,R2S6 | 0805 | 6 |
38 | 10k | R3,R16,R21,RBS,RS1,RS2,RT1,RG2,RG4,RG7,R35,R37,RBS1,RS3,RS4,RT2 | 0805 | 16 |
39 | 33k | R4,R10,R26 | 0805 | 3 |
40 | 56k | R5,R11,RB,R27 | 0805 | 4 |
41 | 470k | R7,R24 | 0805 | 2 |
42 | 470 | R8,RS7,RS8,R25 | 0805 | 4 |
43 | 470 | R9,R14,R30,R31 | R1206 | 4 |
44 | 50 | R12,R22,R28 | 0805 | 3 |
45 | 47k | R15,R17,R23,RPU1,RPU2,RPU3,RUS1,RUS2,RUS3,R32,R36,R38,RPU4,RPU5,RPU6,RUS4,RUS5,RUS6 | 0805 | 18 |
46 | 1k | R18,RTF1,RA_TSAL,RG5,RO_TSAL,RO_TSAL1,R33 | 0805 | 7 |
47 | 4.7k | R19,RG6,RMP1,RMP2,R34 | 0805 | 5 |
48 | 2k2 | R20 | 0805 | 1 |
49 | 12k | RBA,RBA1 | 0805 | 2 |
50 | 22k | RBP1,RBP2,RBP3,RBP4,RBP5,RBP6 | 0805 | 6 |
51 | 10k | RBPT1 | RES-ADJ-TH_3P-L9.5-W4.85-P2.50-BL-BS | 1 |
52 | 120 | RD1,RD2,RD3,RD4 | RESISTOR_CERAMICO_20-25W | 4 |
53 | Metaltex_JXB1RC2 | RL1 | RELE_JXB_METALTEX | 1 |
54 | 2.2K | RLFB,RLFI | 0805 | 2 |
55 | 100K | RP1,RP14,RP7 | 0805 | 3 |
56 | 4.7K | RP2,RP13,RP8 | 0805 | 3 |
57 | 82k | RPU | 0805 | 1 |
58 | 15k | RZ | 0805 | 1 |
59 | MOLEX-DURACLIK-4 | U5 | MOLEX-DURACLIK-4 | 1 |
60 | DuraClik-2-90 | U6 | MOLEX-DURACLIK-2 | 1 |
61 | MOLEX_DURACLIK_10 | U7 | MOLEX_DURACLIK_10 | 1 |
62 | LM7810L-TA3-T | U10 | TO-220(TO-220-3) | 1 |
63 | AMS1117-5.0 | U12,U11 | SOT-223 | 2 |
64 | Molex_DuraClik_6 | U13 | MOLEX_DURACLIK_6 | 1 |
65 | 0307005080 | U19 | NANO-FIT 3-90 FOOTPRINT | 1 |
66 | 4N25 | U1 | SOP-6 | 1 |
67 | LM324A-SR | U2,U17 | SOIC-14_L8.7-W3.9-P1.27-LS6.0-BL | 2 |
68 | SA555DR | U3 | SOIC8 | 1 |
69 | LM324 | U8,U9,U4,U20 | SOP14 | 4 |
70 | LM2901D | U14,U18,U15,U16 | SOIC14N | 4 |
71 | 5k | RBPT3 | RES-ADJ-TH_3P-L9.5-W4.85-P2.50-BL-BS | 1 |
