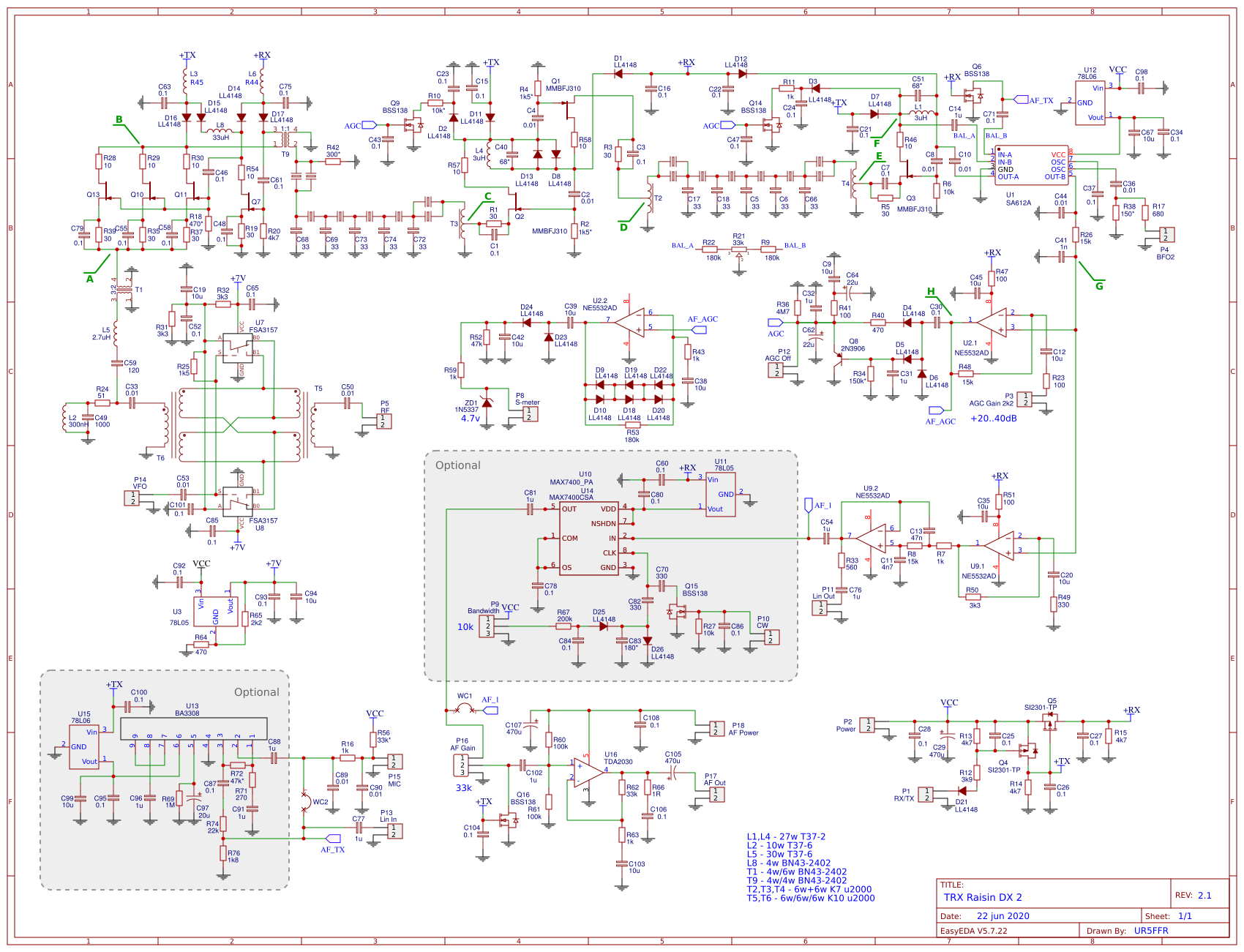

Std edition TRX Raisin DX 2.0
No Profile
License: GPL 3.0
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 0.01 | C53,C2,C4,C8,C10,C44,C36,C33,C50,C90,C89 | 0805 | 11 |
2 | 300nH | L2 | AXIAL-0.4 | 1 |
3 | 3uH | L4,L1 | AXIAL-0.4 | 2 |
4 | 1k5* | R2,R4 | 0805 | 2 |
5 | 30 | R3,R5,R19,R35,R37,R39,R1 | 0805 | 7 |
6 | 0.1 | C3,C7,C30,C15,C16,C21,C22,C23,C24,C25,C26,C27,C28,C71,C37,C101,C100,C60,C98,C46,C48,C52,C55,C108,C58,C61,C63,C75,C79,C106,C1,C93,C92,C43,C47,C84,C78,C65,C85,C87,C95,C104,C34,C80,C86 | 0805 | 45 |
7 | 33 | C17,C18,C66,C5,C6,C72,C68,C69,C73,C74 | 0805 | 10 |
8 | 300* | R42 | 0805 | 1 |
9 | 10k | R6,R27 | 0805 | 2 |
10 | SA612A | U1 | SOIC8 | 1 |
11 | 100 | R47,R23,R41,R51 | 0805 | 4 |
12 | 10u | C45,C99,C19,C94,C12,C9,C20,C35,C38,C39,C42,C67,C103 | 0805 | 13 |
13 | 15k | R48,R26,R8 | 0805 | 3 |
14 | LL4148 | D4,D5,D6,D21,D7,D2,D3,D12,D1,D11,D8,D13,D14,D15,D16,D17,D9,D10,D18,D19,D20,D22,D23,D24,D25,D26 | LL-34 | 26 |
15 | 1u | C31,C14,C102,C76,C81,C32,C88,C91,C96,C54,C77 | 0805 | 11 |
16 | 150k* | R34 | 0805 | 1 |
17 | 4M7 | R36 | 0805 | 1 |
18 | 2N3906 | Q8 | SOT-23(SOT-23-3) | 1 |
19 | AGC Off | P12 | HDR-2X1/2.54 | 1 |
20 | 10k* | R10 | 0805 | 1 |
21 | 1k | R11,R7,R43,R59,R63,R16 | 0805 | 6 |
22 | SI2301-TP | Q4,Q5 | SOT-23(SOT-23-3) | 2 |
23 | 3k9 | R12 | 0805 | 1 |
24 | 4k7 | R13,R14,R15,R20 | 0805 | 4 |
25 | RX/TX | P1 | HDR-2X1/2.54 | 1 |
26 | Power | P2 | HDR-2X1/2.54 | 1 |
27 | 470u | C29,C107,C105 | CAP-D6.3XF2.5 | 3 |
28 | BSS138 | Q6,Q16,Q9,Q14,Q15 | SOT-23-3 | 5 |
29 | BFO2 | P4 | HDR-2X1/2.54 | 1 |
30 | 150* | R38 | 0805 | 1 |
31 | 100k | R60,R61 | 0805 | 2 |
32 | MAX7400_PA | U10 | DIP-8 | 1 |
33 | Lin Out | P11 | HDR-2X1/2.54 | 1 |
34 | 180k | R9,R22,R53 | 0805 | 3 |
35 | 33k | R21 | TRIMMER_3306F | 1 |
36 | 680 | R17 | 0805 | 1 |
37 | 33uH | L8 | AXIAL-0.4 | 1 |
38 | 470* | R18 | 0805 | 1 |
39 | AF Power | P18 | HDR-2X1/2.54 | 1 |
40 | 2.7uH | L5 | AXIAL-0.4 | 1 |
41 | 120 | C59 | 0805 | 1 |
42 | 51 | R24 | 0805 | 1 |
43 | 1000 | C49 | 0805 | 1 |
44 | 3k3 | R31,R32,R50 | 0805 | 3 |
45 | 1:1 | T9 | TRANSFORMER T37 | 1 |
46 | AF Out | P17 | HDR-2X1/2.54 | 1 |
47 | 1R | R66 | 0805 | 1 |
48 | FSA3157 | U7,U8 | SC70-6 DOT | 2 |
49 | RF | P5 | HDR-2X1/2.54 | 1 |
50 | VFO | P14 | HDR-2X1/2.54 | 1 |
51 | 1k5 | R25 | 0805 | 1 |
52 | 2k2 | R65 | 0805 | 1 |
53 | 470 | R64,R40 | 0805 | 2 |
54 | 1n | C41 | 0805 | 1 |
55 | 10 | R28,R29,R30,R46,R54,R57,R58 | 0805 | 7 |
56 | 47n | C13 | 0805 | 1 |
57 | 4n7 | C11 | 0805 | 1 |
58 | AGC Gain 2k2 | P3 | HDR-2X1/2.54 | 1 |
59 | 330 | R49,C82,C70 | 0805 | 3 |
60 | 47k | R52 | 0805 | 1 |
61 | 560 | R33 | 0805 | 1 |
62 | 68* | C51,C40 | 0805 | 2 |
63 | 3:2 | T1 | TRANSFORMER T37 | 1 |
64 | Bandwidth | P9 | HDR-3X1/2.54 | 1 |
65 | 200k | R67 | 0805 | 1 |
66 | 180* | C83 | 0805 | 1 |
67 | 22u | C62,C64 | CAP-D5.0XF2.0 | 2 |
68 | 1k8 | R76 | 0805 | 1 |
69 | 22k | R74 | 0805 | 1 |
70 | 47k* | R72 | 0805 | 1 |
71 | 270 | R71 | 0805 | 1 |
72 | 20u | C97 | CAP-D5.0XF2.0 | 1 |
73 | 1M | R69 | 0805 | 1 |
74 | BA3308 | U13 | SIP9_BA6124 | 1 |
75 | CW | P10 | HDR-2X1/2.54 | 1 |
76 | S-meter | P8 | HDR-2X1/2.54 | 1 |
77 | 33k* | R56 | 0805 | 1 |
78 | MIC | P15 | HDR-2X1/2.54 | 1 |
79 | Lin In | P13 | HDR-2X1/2.54 | 1 |
80 | 33k | R62 | 0805 | 1 |
81 | TDA2030 | U16 | TO-220-5_L10.5-W15.5-P1.70-TL | 1 |
82 | T37_AUTOTRANSFORMER | T3,T4,T2 | T37_AUTOTRANSFORMER | 3 |
83 | AF Gain | P16 | HDR-3X1/2.54 | 1 |
84 | XTAL | XTAL8,XTAL16,XTAL17,XTAL10,XTAL9,XTAL14,XTAL11,XTAL12,XTAL18,XTAL7,XTAL6,XTAL3,XTAL2,XTAL15,XTAL1,XTAL13 | HC-49U-PTH-W | 16 |
85 | BLM21BD102SN1D | L6,L3 | 0805 | 2 |
86 | T50_TRIFILAR_TRANSFORMER | T6,T5 | T50_TRIFILAR_TRANSFORMER | 2 |
87 | MAX7400CSA | U14 | SOIC08_JEDEC_300MIL | 1 |
88 | WIRE_CONNECTION_III_RevE_Date15jun2010 | WC2,WC1 | 0805 | 2 |
89 | 1N5337 | ZD1 | DO-35_BD2.0-L4.0-P8.00-D0.5-FD | 1 |
90 | 78L06 | U12,U15 | SOT-89(SOT-89-3) | 2 |
91 | 78L05 | U3,U11 | SOT-89(SOT-89-3) | 2 |
92 | MMBFJ310 | Q13,Q11,Q10,Q7,Q3,Q1,Q2 | SOT-23 | 7 |
93 | NE5532AD | U2,U9 | SOIC8 | 2 |
