Std edition 308FX SMD
Profile:308FX
308fx smd versoin

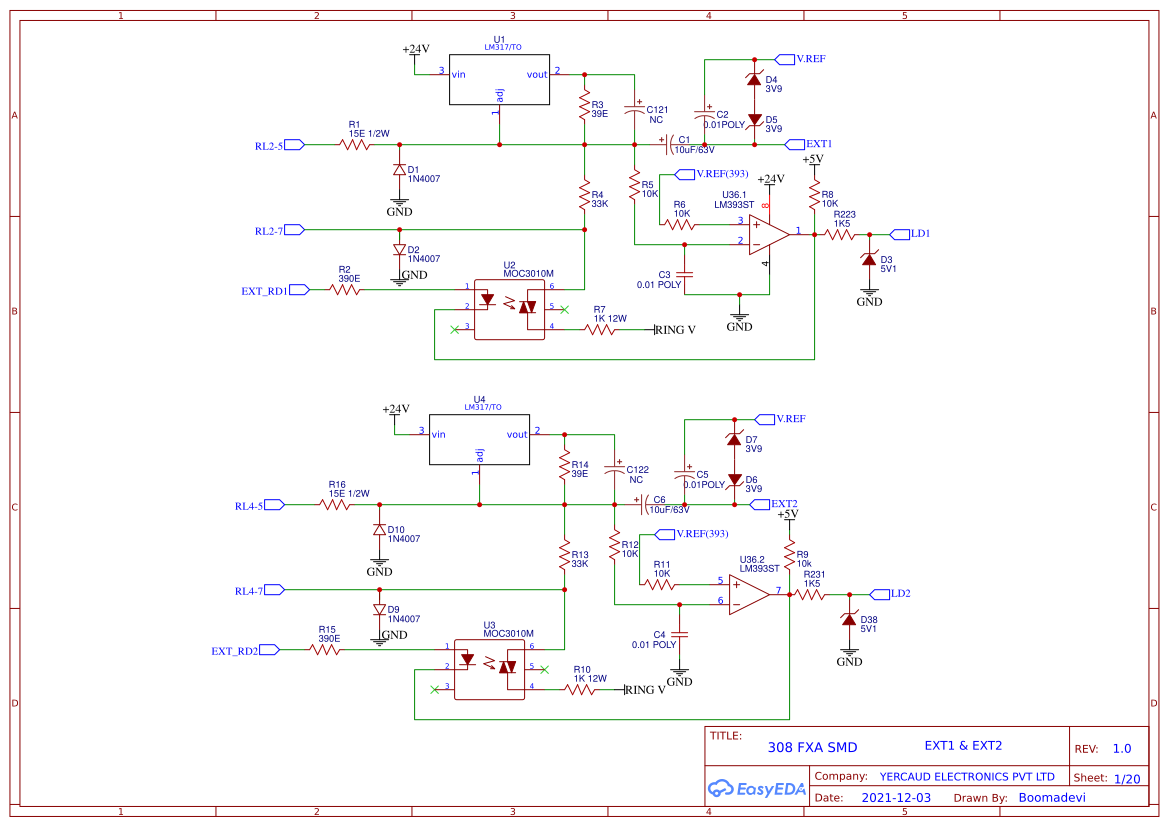

Sheet_1
Open in editorSheet_2
Open in editorSheet_3
Open in editorSheet_4
Open in editorSheet_5
Open in editorSheet_6
Open in editorSheet_7
Open in editorSheet_8
Open in editorSheet_9
Open in editorSheet_10
Open in editorSheet_11
Open in editorSheet_12
Open in editorSheet_13
Open in editorSheet_14
Open in editorSheet_15
Open in editorSheet_16
Open in editorSheet_17
Open in editorSheet_18
Open in editorSheet_19
Open in editorSheet_20
Open in editorPCB_308FX SMD4
Open in editorPCB_308FX SMD5
Open in editorPCB_308FX SMD6
Open in editorPCB_308FX SMD G0
Open in editorPCB_308FX SMD7_zener
Open in editorID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 10uF/63V | C1,C6,C9,C12,C13,C16,C19,C22 | CAP10 | 8 |
2 | 0.01POLY | C2,C5,C8,C11,C14,C17,C20,C23 | CAP POLY | 8 |
3 | 0.01 POLY | C3,C4,C7,C10,C15,C18,C21,C24,C103 | CAP POLY | 9 |
4 | NC | C121,C122,C123,C124,C125,C126,C127,C128 | CAP POLY | 8 |
5 | 1N4007 | D1,D2,D9,D10,D14,D15,D19,D20,D21,D22,D26,D27,D31,D32,D36,D37,D41,D42,D43,D44,D45,D46,D47,D54,D55,D56,D57,D58,D59,D60,D61,D62,D63,D64,D65,D66,D67,D122,D129,D130,D131 | M7_REV1 | 41 |
6 | 5V1 | D3,D38,D8,D13,D18,D23,D28,D33,D71,D72,D73,D74,D75,D76,D77,D78,D79,D80 | M7_REV1 | 18 |
7 | 3V9 | D4,D5,D6,D7,D11,D12,D16,D17,D24,D25,D29,D30,D34,D35,D39,D40,D48,D49,D50,D51,D52,D53,D68,D69,D70 | M7_REV1 | 25 |
8 | 15E 1/2W | R1,R16,R24,R32,R33,R41,R49,R57 | RES_0.5W2 | 8 |
9 | 390E | R2,R15,R23,R31,R34,R42,R50,R58,R212 | 1206_SMD RES | 9 |
10 | 39E | R3,R14,R22,R30,R35,R43,R51,R59 | 1206_SMD RES | 8 |
11 | 33K | R4,R13,R21,R29,R36,R44,R52,R60 | 1206_SMD RES | 8 |
12 | 10K | R5,R6,R8,R11,R12,R19,R20,R27,R224,R37,R38,R45,R46,R53,R54,R62,R228,R66,R68,R69,R71,R74,R76,R88,R90,R91,R92,R93,R94,R95,R100,R105,R107,R108,R114,R121,R122,R123,R124,R125,R129,R214,R217,R219,R221,R200 | 1206_SMD RES | 46 |
13 | 1K 12W | R7,R10,R18,R26,R39,R47,R55,R63 | RES_0.5W2 | 8 |
14 | 10k | R9,R17,R25,R40,R48,R56,R64 | 1206_SMD RES | 7 |
15 | 1K5 | R223,R231,R28,R225,R226,R227,R61,R229,R65,R72,R73,R115,R128 | 1206_SMD RES | 13 |
16 | LM317_rev1 | U1,U4,U6,U8,U9,U11,U13,U15 | BC547-TO92 | 8 |
17 | MOC3010M | U2,U3,U5,U7,U10,U12,U14,U16 | MOC3021-DIP6 | 8 |
18 | LM393ST | U36,U43,U44,U45 | LM393D | 4 |
19 | 1/250V | C25,C34,C35 | 0.1UF/250V_REV1 | 3 |
20 | 4.7uF/16V | C26,C33,C36 | 4.7UF, 50V CAPACITOR | 3 |
21 | 1uF/50V | C27,C32,C37 | CAP10 | 3 |
22 | 47uF/50V | C28,C31,C38,C69 | 47UF50VCAP | 4 |
23 | 100uF/25V | C29,C30,C39,C73,C100,C118 | CAP10 | 6 |
24 | 474j | C93,C94,C95 | 474J250 | 3 |
25 | 1N4007 | P6KE200A,P6KE1A,P6KE2A | DIODE | 3 |
26 | TIP31C | Q1,Q2,Q3 | TO-220-3_L10.0-W4.5-P2.54-L | 3 |
27 | BC847BWQ-13-F | Q9,Q12,Q13,Q21,Q22,Q23,Q24 | SOT-323-3_L2.2-W1.3-P1.30-LS2.1-BL | 7 |
28 | 15K | R67,R70,R75 | 1206_SMD RES | 3 |
29 | 2K4 | R232,R234,R230,R130,R131,R132,R133,R134,R135,R136,R137 | 1206_SMD RES | 11 |
30 | 51E 1/2W | R233,R235,R222 | RES_0.5W2 | 3 |
31 | 922-12VDC-SL-C | RLY1,RLY3,RLY5 | SPDT RELAY_REV1 | 3 |
32 | 1393243-4 | RLY2,RLY4,RLY6 | RELAT DPDT_REV1 | 3 |
33 | line trans | T1,T2,T3 | LINE TRANS | 3 |
34 | EL817(A) | U17,U18,U19 | EL817_REV1 | 3 |
35 | 3PIN CONN | J1,J10,J3 | 3 PIN BERGE | 3 |
36 | FSK | J11 | 3 PIN BERGE | 1 |
37 | 100E | R77,R78,R79,R80,R81,R82,R83,R84,R85,R86,R97,R102,R104,R199,R204 | 1206_SMD RES | 15 |
38 | 510E | R87 | 1206_SMD RES | 1 |
39 | 0E | R236,R185 | 1206_SMD RES | 2 |
40 | STM32F100VET6BTR | U20 | STM32F100VET6B_REV2 | 1 |
41 | 0.1u | C40,C47,C48,C49,C50,C51,C52,C53,C54,C55,C56,C57,C58,C60,DCU22,DCU23 | 1206_SMD RES | 16 |
42 | 10uF/50V | C41,C42,C61,C72,C98,C105,C115 | CAP10 | 7 |
43 | 1uF/50V | C43,C44,C45,C46 | CAP1UF | 4 |
44 | 220uF/25V | C119 | CASE-A_3216 | 1 |
45 | 10uF/63V | C120 | 10UF/63_REV1 | 1 |
46 | PRG | J2 | 5PIN CON | 1 |
47 | HDR-F-2.54_1x2 | J4,J5,H1,H2,H3,H5V,H24V,RV | HDR-F-2.54_1X2 | 8 |
48 | 100K | R89,R116,R117,R154,R155,R158,R159,R160,R163,R166,R181,R182 | 1206_SMD RES | 12 |
49 | 22K | R238 | 1206_SMD RES | 1 |
50 | 2K | R239,R215,R216,R218,R220 | 1206_SMD RES | 5 |
51 | LM1117 | U21 | SOT-223-3_L6.5-W3.4-P2.30-LS7.0-BR | 1 |
52 | 1MLC | C59,C70,C71 | MLC | 3 |
53 | 20K | R96,R110 | 1206_SMD RES | 2 |
54 | 24C32 | U22 | 8PIN_IC1 | 1 |
55 | 9200 | U23 | SOIC-8_L4.9-W3.9-P1.27-LS6.0-BL | 1 |
56 | LM324 | U24 | LM324 | 1 |
57 | 0.1MKT | C62,C63,C64 | CAP POLY | 3 |
58 | 0.22MKT | C65,C66,C67 | CAP POLY | 3 |
59 | 10uF/50V | C68 | 10UF/63_REV1 | 1 |
60 | 0.1uF | C137,DCU24,DCU25,C75,C76,C77,C78,C79,C80,C81,C82,C83,C84,C85,C86,C87,C88,C89,DCU2,DCU3,DCU4,DCU5,DCU30,C97,C99 | 1206_SMD RES | 25 |
61 | 3V3 | D81,D133,D134,D135,D136 | 3V9_REV1 | 5 |
62 | BT8031 | Q15 | LM317_921 | 1 |
63 | 1K2 | R98,R101,R118,R211 | 1206_SMD RES | 4 |
64 | 56K | R99 | 1206_SMD RES | 1 |
65 | 4k7 | R103 | 1206_SMD RES | 1 |
66 | 20E | R106,R111 | 1206_SMD RES | 2 |
67 | 560E | R109,R112,R113,R205 | 1206_SMD RES | 4 |
68 | 1K | R119,R120,R153,R186,R187,R188,R189,R190,R191,R192,R193,R194,R195,R196,R197,R198 | 1206_SMD RES | 16 |
69 | 220E | R237 | 1206_SMD RES | 1 |
70 | 4K7 | R240,R241,R126,R127,R149,R150,R151,R152 | 1206_SMD RES | 8 |
71 | ap23170 | U46 | 8PIN_IC_REV1 | 1 |
72 | LM324NG | U24 | LM324 | 1 |
73 | LM324NG | U25 | LM324 - SOIC-14_L8.7-W3.9-P1.27-LS6.0-BL | 1 |
74 | 0.1uF | DCU1,C90 | C1206 | 2 |
75 | CD4066 | U27,U28,U42 | SOP-14_L8.6-W3.9-P1.27-LS6.0-BL | 3 |
76 | LM358 | U26 | LM358 Z | 1 |
77 | 1u | C74 | CAP1UF | 1 |
78 | 1N5819 | D82,D83,D84,D85,D86,D87,D88,D89,D90,D91,D92,D93,D94,D95,D96,D97,D98,D99,D100,D101,D102,D103,D132 | M7_REV1 | 23 |
79 | 0.1u | DCU29,C106,C110,C111 | MLC | 4 |
80 | 10E | R138,R139,R140,R141,R142,R143,R144,R145,R146,R147,R148 | 1206_SMD RES | 11 |
81 | MT8816 | U29 | MT8816 | 1 |
82 | 100pF | NC1,NC2,NC3 | 1206_SMD RES | 3 |
83 | 330K | R156,R157,R161,R162,R164,R165,R167,R168 | 1206_SMD RES | 8 |
84 | HT9170 | U30,U31,U32,U33,U34 | SOIC-18_L11.6-W7.5-P1.27-LS10.3-BL | 5 |
85 | 3.579MHz | X1 | CRYSTAL | 1 |
86 | 10uF | C101,C129,C133 | 10UF/63_REV1 | 3 |
87 | 100nF | C102,C130,C131,C132,C136 | 1206_SMD RES | 5 |
88 | 33pF | C134 | C1206 | 1 |
89 | 33pF | C135 | 1206_SMD RES | 1 |
90 | 8.2KΩ | R172,R173,R174 | RES-SMD_L3.5-W1.5 | 3 |
91 | 1.8M | R175 | R1206 | 1 |
92 | 10K | R177,R178,R179,R169,R170 | R1206 | 5 |
93 | HT9032D | U48,U49,U50 | LM393D_REV1 | 3 |
94 | HT9032D | U53,U54,U55 | 8PIN_IC_REV1 | 3 |
95 | 3.57MHz | X3 | CRYSTAL | 1 |
96 | HDR-M-2.54_1x1 | 5V,24V,GND,RNG | HDR-M-2.54_1X1 | 4 |
97 | +12V | 12V | HDR-M-2.54_1X1 | 1 |
98 | 22pF | C91,C92 | C1206 | 2 |
99 | 100uF/25V | C96 | CASE-A_3216 | 1 |
100 | LED-0603_R | LED2 | LED_REV1 | 1 |
101 | CON | P1 | 2PIN BERGE | 1 |
102 | CON-DRILL | U37 | MOUNTINGHOLE_3.2M | 1 |
103 | ATMEGA8-16PU | U47 | DIP-28_L35.0-W6.5-P2.54-LS7.6-BL | 1 |
104 | 8MHz | X2 | CRYSTAL | 1 |
105 | LM358 | U35 | SOIC-8_L4.9-W3.9-P1.27-LS6.0-BL | 1 |
106 | rj11 dual | EXT1&2,EXT3&4,EXT5&6,EXT7&8,TRK1&2 | RJ11 6P4C DUAL | 5 |
107 | 300mA | F1,F2,F3,F4,F5,F6 | POLY FUSE 300MA | 6 |
108 | 8 PIN CONN | J6,J13 | 8 PIN RMC | 2 |
109 | HDR-M-2.54_1x1 | J12 | TESTPOINT-SMD_PAD_5.88MM-6.54MM-0.8MM | 1 |
110 | 4uH | L1,L2,L3 | 4UH | 3 |
111 | 275V | RV1,RV2,RV3,RV17,RV18,RV19,RV20,RV21,RV22 | VARISTOR 275V | 9 |
112 | 4PIN CONN | TRK3 | RJ11 | 1 |
113 | 5PIN CONN | J7,J9 | 5PIN CON | 2 |
114 | 0.001/100V | C104 | CAP POLY | 1 |
115 | 1uF/250V | C107 | CAP-TH_L17.8-W6.5-P15.00-D0.8 | 1 |
116 | 22uF/250V | C108 | 22UF_250V | 1 |
117 | 0.022uF poly | C109 | CAP POLY | 1 |
118 | 0.1uF | C112,C116,C117 | MLC | 3 |
119 | 100uF/63V | C113 | 100UF/63V_REV1 | 1 |
120 | 1000uF/63V | C114 | 1000UF/63V | 1 |
121 | 1N4007W | D117 | M7_REV1 | 1 |
122 | 1N4148 | D118,D119,D123,D124 | M7_REV1 | 4 |
123 | FR107 | D120 | DIODE | 1 |
124 | BA159 | D121,D125,D126,D127,D128 | DIODE | 5 |
125 | CON3 | J8 | DC PIN_1 | 1 |
126 | POTCORE | L4 | POTCORE_REV2 | 1 |
127 | 90uH | L5 | INDUCTOR_8MM-P5 | 1 |
128 | 2N5416 | Q16,Q17 | TO39 | 2 |
129 | 2N5551 | Q18 | TO-92-3_L4.8-W3.7-P2.54-L | 1 |
130 | IRF5410 | Q19 | LM317_REV1 | 1 |
131 | 2N3440 | Q20 | 2N3400 | 1 |
132 | 12K | R201 | 1206_SMD RES | 1 |
133 | 560K | R202 | 1206_SMD RES | 1 |
134 | 330E | R203 | 1206_SMD RES | 1 |
135 | 2K2 | R206 | 1206_SMD RES | 1 |
136 | 220K | R207,R208 | 1206_SMD RES | 2 |
137 | 270E | R209 | 1206_SMD RES | 1 |
138 | 6K2 | R210 | 1206_SMD RES | 1 |
139 | 30V | R213 | VARISTOR 275V | 1 |
140 | NE555 | U38,U39 | LM393D_REV1 | 2 |
141 | LM317 | U40 | LM317_REV1 | 1 |
142 | LM317(SOT-223) | U41 | LM317_REV1 | 1 |
