STD HFPU-100
No Profile
License: TAPR Open Hardware License

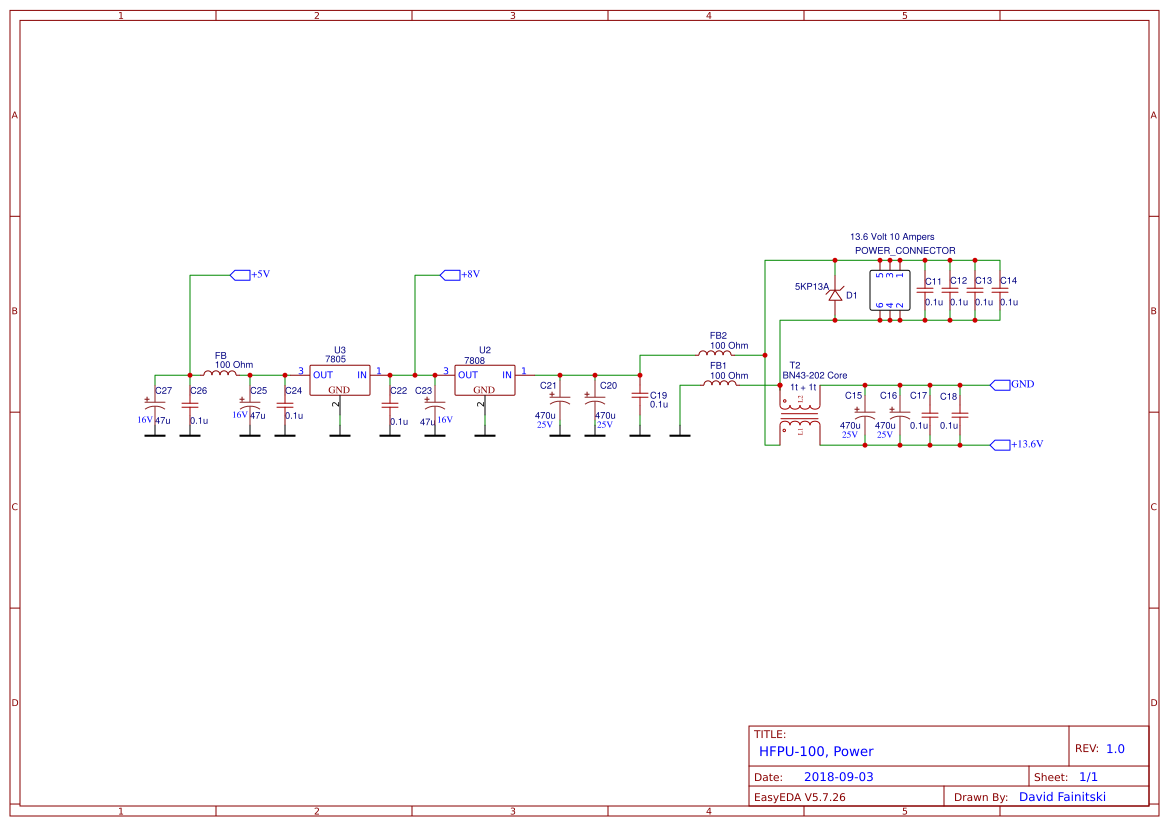

Sheet_1
Open in EditorSheet_2
Open in EditorSheet_3
Open in EditorSheet_4
Open in EditorSheet_5
Open in EditorSheet_6
Open in EditorID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 220 | R6,R7,R11,R34,R44,R47 | 0603 | 6 |
2 | 1k | R8,R9,R10,R12,R13,R14,R18,R19,R20,R31,R33,R43,R52,R53,R75,R76,R78 | 0603 | 17 |
3 | 10k | R17,R21,R28,R29,R32,R64,R65,R66,R68,R70,R72,R74,R77,R79,R80 | 0603 | 15 |
4 | 2N7002 | Q1,Q2,Q3,Q4,Q5,Q6,Q7,Q8,Q9,Q10 | SOT-363 | 10 |
5 | VNA_in | J4 | CON-SMA-RA | 1 |
6 | TX_in | J5 | CON-SMA-RA | 1 |
7 | RX_out | J3 | CON-SMA-RA | 1 |
8 | ANT 1 | J1 | CON-SMA-RA | 1 |
9 | ANT 2 | J2 | CON-SMA-RA | 1 |
10 | 74HC238 | U1 | SOIC-16_150MIL | 1 |
11 | 47u | C28,C29,C23,C25,C27,C119,C120,C142 | CAP-D4.0XH5.5 | 8 |
12 | 50 | R1,R2,R3 | AXIAL-0.3 | 3 |
13 | 10k | R4,R5 | AXIAL-0.3 | 2 |
14 | 1k | R15 | AXIAL-0.3 | 1 |
15 | 2k | R16 | AXIAL-0.3 | 1 |
16 | Mutual_Inductors | T1 | TRANSFORMER | 1 |
17 | CONTROL | J6 | VGA-002 | 1 |
18 | 0.1u | C1,C2,C3,C4,C5,C7,C11,C12,C13,C14,C17,C18,C19,C22,C24,C26,C77,C78,C79,C80,C81,C82,C83,C84,C85,C86,C87,C88,C89,C90,C91,C92,C93,C94,C95,C96,C97,C103,C104,C105,C106,C107,C108,C114,C115,C116,C117,C118,C121,C122,C123,C124,C125,C126,C127,C128,C129,C130,C131,C136,C137,C138,C140,C143,C144,C134,C135,C145,C146,C147,C150,C152,C154,C157,C158,C159,C162,C173,C176,C177,C178,C180,C182,C183,C184,C185,C186,C187,C189,C192,C194,C195,C196,C197,C198,C199,C200,C202,C201,C203,C204,C205,C206,C207,C208,C209 | 0603 | 106 |
19 | 10u | C6,C139,C141 | 0603 | 3 |
20 | 1u | C8,C9,C10,100P | 0603 | 4 |
21 | 150V | GDT | GDTS_THT_4.3*2.6 | 1 |
22 | ANT Switch | RE1 | RELAIS_EA2_5NU | 1 |
23 | ANT to VNA-bridge switch | RE2 | RELAIS_EA2_5NU | 1 |
24 | RX_out to VNA-bridge switch | RE3 | RELAIS_EA2_5NU | 1 |
25 | 5KP13A | D1 | SMB | 1 |
26 | 470u | C15,C16 | CAP-D3.0XF1.5 | 2 |
27 | 470u | C20,C21 | CAP-D4.0XH5.5 | 2 |
28 | 7808 | U2 | TO-220(TO-220-3) | 1 |
29 | 7805 | U3 | TO-220(TO-220-3) | 1 |
30 | 13.6 Volt 10 Ampers | POWER_CONNECTOR | HDR-IDC-2.54-2X3P | 1 |
31 | 100 Ohm | FB1,FB2,FB | 0805 | 3 |
32 | BN43-202 Core | T2 | TRANSFORMER | 1 |
33 | 1m | 2R18,2R20,B11 | AXIAL-0.4 | 3 |
34 | R19 | 2R1 | AXIAL-0.4 | 1 |
35 | R15 | 2R2 | AXIAL-0.4 | 1 |
36 | B11 | 2R5 | AXIAL-0.4 | 1 |
37 | B12 | 2R6 | AXIAL-0.4 | 1 |
38 | B9 | 2R7 | AXIAL-0.4 | 1 |
39 | B10 | 2R8 | AXIAL-0.4 | 1 |
40 | B13 | L3,L4 | AXIAL-0.4 | 2 |
41 | 8A5 | L5,L6 | AXIAL-0.4 | 2 |
42 | 8A4 | L7 | AXIAL-0.4 | 1 |
43 | B19 | 2R3 | AXIAL-0.4 | 1 |
44 | B21 | 2R4 | AXIAL-0.4 | 1 |
45 | 4u7 | L2,L8 | AXIAL-0.4 | 2 |
46 | 2u2 | L9,L10 | AXIAL-0.4 | 2 |
47 | 1u8 | L11,L12 | AXIAL-0.4 | 2 |
48 | 910n | L13,L14 | AXIAL-0.4 | 2 |
49 | 470n | L15,L16 | AXIAL-0.4 | 2 |
50 | 220n | L17,L18 | AXIAL-0.4 | 2 |
51 | 1N4007 | D2,D4 | DO-41 | 2 |
52 | 1n | C30,C148,C151,C153,C155,C160,C161,C190 | 0603 | 8 |
53 | 1n +1n | +200P | 0603 | 1 |
54 | 1n + 200p | C32 | 0603 | 1 |
55 | 560p | C33,+1P | 0603 | 2 |
56 | 120p | C34,C51 | 0603 | 2 |
57 | 820p | C31 | 0603 | 1 |
58 | 470p | C35 | 0603 | 1 |
59 | 47p+47p | C36 | 0603 | 1 |
60 | 330p + | C37 | 0603 | 1 |
61 | 130p | C42,C70 | 0603 | 2 |
62 | 220p | +3P,C102 | 0603 | 2 |
63 | 150p | C43 | 0603 | 1 |
64 | 27p | C44 | 0603 | 1 |
65 | NU | C45,C49 | 0603 | 2 |
66 | 82p | C46,C47 | 0603 | 2 |
67 | 180p | +4P,C53,C68,C69 | 0603 | 4 |
68 | 20p | C48 | 0603 | 1 |
69 | 330p | C38 | 0603 | 1 |
70 | 680p | +2P | 0603 | 1 |
71 | 390p | C39 | 0603 | 1 |
72 | 100p | C40,C55,C58,C71,C72,C101 | 0603 | 6 |
73 | 47p | C41,C100 | 0603 | 2 |
74 | 39p | C50 | 0603 | 1 |
75 | 56p | C52 | 0603 | 1 |
76 | 68p | C54,C73,C74,C75 | 0603 | 4 |
77 | 10p | C56,C98 | 0603 | 2 |
78 | 33p | C57,C76 | 0603 | 2 |
79 | 2n2 | C59,C60,C163,C164,C165,C166 | 0603 | 6 |
80 | 1n3 | C61 | 0603 | 1 |
81 | 1n1 | C62,C63 | 0603 | 2 |
82 | 620p | C64 | 0603 | 1 |
83 | 360p | C65,C66 | 0603 | 2 |
84 | 270p | C67 | 0603 | 1 |
85 | EA2_5NU | RE5,RE6,RE7,RE8,RE9,RE10,RE11,RE12,RE13,RE14,RE15,RE16,RE17,RE4,RE18,RE19,RE20,RE21,RE22,RE23,RE24,RE25,RE26,RE27,RE28,RE29 | RELAIS_EA2_5NU | 26 |
86 | NO | T3,T4 | INDUCTOR-1206 | 2 |
87 | 50R | R22,R23 | 0603 | 2 |
88 | 18k | R24,R25 | 0603 | 2 |
89 | 47k | R26,R27 | 0603 | 2 |
90 | 2k | R30 | 0603 | 1 |
91 | Programm | H1 | HDR-5X1/2.54 | 1 |
92 | 100nH | L19 | AXIAL-0.4 | 1 |
93 | 220nH | L20 | AXIAL-0.4 | 1 |
94 | 450nH | L21 | AXIAL-0.4 | 1 |
95 | 1uH | L22 | AXIAL-0.4 | 1 |
96 | 2.2uH | L23 | AXIAL-0.4 | 1 |
97 | 470 OHM | FB3 | AXIAL-0.4 | 1 |
98 | MCP6001 | U4,U5 | SOT-23-5 | 2 |
99 | 2N7000 | Q11,Q12,Q13,Q14,Q15,Q16,Q17,Q18,Q19,Q20,Q21,Q22,Q26,Q27,Q28,Q29,Q30,Q32 | TO-92(TO-92-3) | 18 |
100 | 22p | C99 | 0603 | 1 |
101 | 10n | C132,C133,C149,C156,C174,C175,C179,C181,C188,C191 | 0603 | 10 |
102 | BAT41 | D3,D5 | SOD-123 | 2 |
103 | 200 | R35,R36,R37,R38 | 0603 | 4 |
104 | 69 | R39 | 0603 | 1 |
105 | 100 | R40,R45,R58,R59,R60,R61 | 0603 | 6 |
106 | 430 | R41 | 0603 | 1 |
107 | 10 | R42 | 0603 | 1 |
108 | 12 | R48,R49,R50,R51 | 0603 | 4 |
109 | 1R5 | R54,R55 | 0603 | 2 |
110 | 22R | R56,R57 | 0603 | 2 |
111 | BAV70 | D6,D7,D8,D9 | DO-35 | 4 |
112 | XFMR | T7 | NONE | 1 |
113 | 3.9uH | L1 | AXIAL-0.4 | 1 |
114 | 10uH | L24 | AXIAL-0.4 | 1 |
115 | RD16HHF1 | Q23 | TO-92(TO-92-3) | 1 |
116 | RD100HHF1 | Q24,Q25 | TO-92(TO-92-3) | 2 |
117 | 2k2 | R46,R62,R63 | RES-ADJ_3386P | 3 |
118 | 1t:1t | T5 | TRANSFORMER | 1 |
119 | FB | L25,L26,L27,L28,L29,L30,L31 | AXIAL-0.4 | 7 |
120 | 62p | C167,C168,C169,C170 | 0603 | 4 |
121 | 6n8 | C171,C172 | 0603 | 2 |
122 | 68n | C193 | 0603 | 1 |
123 | 15pF | C210 | 0603 | 1 |
124 | TRANSFORMER_CENTRE_TAPPED_US | T6 | NONE | 1 |
125 | 47V | D10,D11 | SOD-123 | 2 |
126 | 4k7 | R67 | 0603 | 1 |
127 | 100k | R69 | 0603 | 1 |
128 | 10k NTC | R71 | 0603 | 1 |
129 | 2.2k | R73 | 0603 | 1 |
130 | NX2301P | Q31 | TO-220(TO-220-3) | 1 |
131 | 2V5 | D12 | SOT-23(SOT-23-3) | 1 |
132 | LED-3MM | GREEN,RED | LED-3MM/2.54 | 2 |
133 | MCP6001U | U6,U7 | SOT-23-5 | 2 |
